RAID-Speicher auf Basis von NAS-Geräten (Network Attached Storage) von Buffalo werden häufig in kleinen Unternehmen und Privatumgebungen zur zuverlässigen Speicherung großer Datenmengen eingesetzt.
Das ModellBuffalo TeraStation HD-H1.0TGL/R5beinhaltet Unterstützung fürRAID 5, wodurch mehrere Laufwerke zu einem Array mit Daten- und Paritätsverteilung zusammengefasst werden können. Diese Konfiguration bietet ein Gleichgewicht zwischen Leistung, Fehlertoleranz und effizienter Nutzung des Festplattenspeichers.
Allerdings garantiert auch RAID 5 keinen absoluten Schutz vor Datenverlust. Der Ausfall einer oder mehrerer Festplatten, Controller-Hardwarefehler, Softwarefehler oder falsche Benutzeraktionen können zur Beschädigung des Arrays und zum Verlust des Zugriffs auf Dateien führen. Für NAS-Besitzer sind solche Situationen kritisch, da auf diesen Geräten häufig wichtige Arbeitsdokumente, Archive oder Multimedia-Inhalte gespeichert sind.
Im Folgenden wird anhand des Beispiels demonstriert, wie Sie Daten aus einem RAID 5-Array (bestehend aus vier Laufwerken) wiederherstellenNAS Buffalo hd-H1.0TGLR5Gerät.
Gehen Sie zur Ansicht
So stellen Sie Daten von RAID 5 auf dem Buffalo TS5400D NAS wieder her
So erstellen Sie RAID 5 auf Buffalo hd-H1.0TGLR5
Im Folgenden wird erläutert, wie Sie auf diesem Netzwerkspeicher ein RAID 5 erstellen.

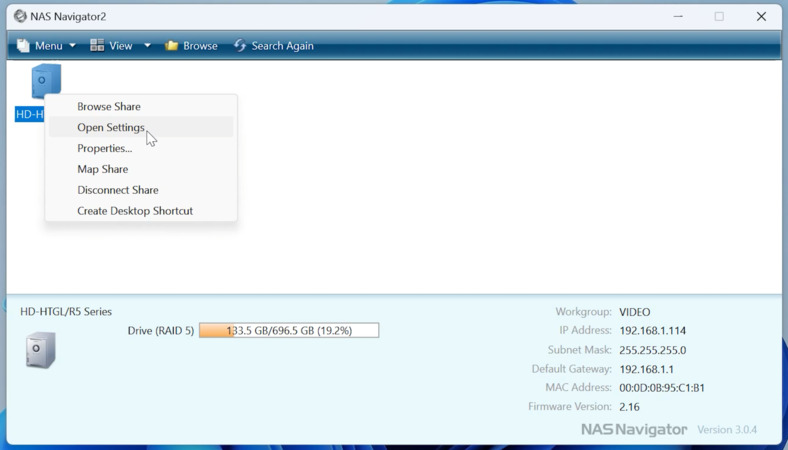

Um auf das Speicherverwaltungsfenster zuzugreifen, starten Sie esNAS-Navigator, suchen Sie das Gerät in der Liste und öffnen Sie seine Einstellungen (Rechtsklick –Einstellungen öffnen).
Alternativ öffnen Sie einen Browser und geben die IP-Adresse Ihres Speichers in die Adresszeile ein. Um auf das NAS-Verwaltungsfenster zuzugreifen, müssen Sie den Administrator-Login und das Passwort eingeben. Standardmäßig sind dies der FallAdministratorUndPasswort, jeweils.
Gehen Sie als Nächstes zuDatenträgerverwaltung–Raid-Konfiguration. Öffnen Sie eine der Konfigurationen, zum Beispiel:RAID-Array 1.

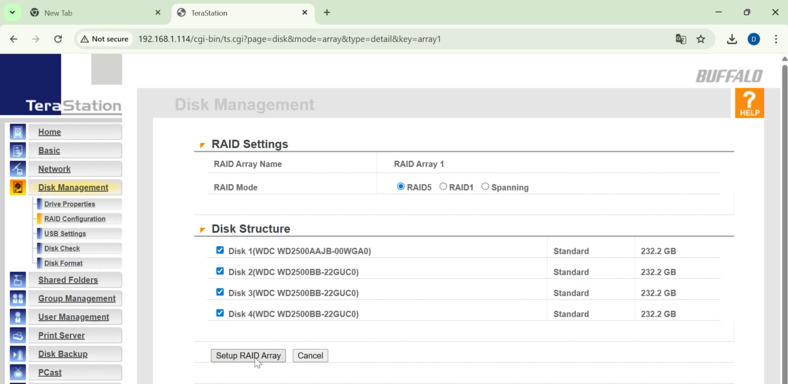

Wählen Sie im nächsten Schritt den RAID-Typ aus (in diesem Beispiel –RAID5) und markieren Sie die Laufwerke, aus denen das Array bestehen soll.
Klicken Sie anschließend aufRAID-Array einrichten–OKKlicken Sie auf die Schaltfläche und geben Sie den auf dem Bildschirm angezeigten Bestätigungscode ein.
Danach beginnt der Aufbau und die Überprüfung des Arrays. Wie gezeigt, dieXFSDateisystem verwendet wird. Auch andere RAID-Parameter können hier überprüft werden.
So erstellen Sie einen freigegebenen Ordner auf Buffalo hd-H1.0TGLR5
Während die Verifizierung läuft, können wir mit der Konfiguration fortfahren. Fügen wir einen freigegebenen Ordner hinzu und konfigurieren Sie die Zugriffsparameter.

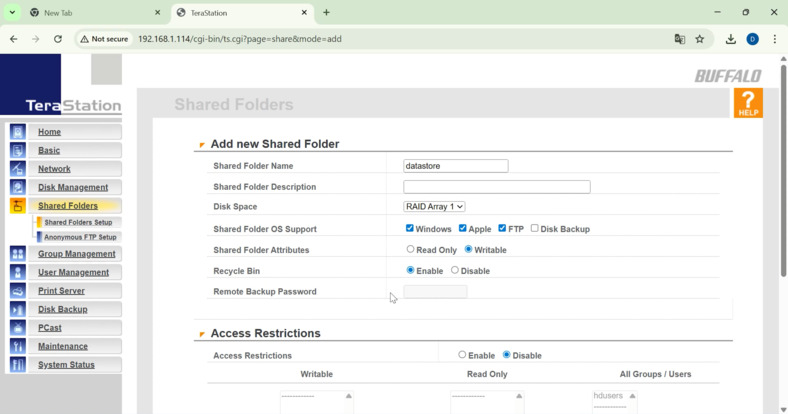

Um einen freigegebenen Ordner zu erstellen, gehen Sie zu den Einstellungen –Freigegebene Ordner. Klicken Sie im geöffneten Einstellungsfenster auf –Hinzufügen.
Geben Sie als Nächstes den Namen der Netzwerkressource an und wählen Sie das Array aus, in dem der Ordner gespeichert werden soll. Wählen Sie außerdem die Betriebssystemtypen aus, für die es über das Netzwerk verfügbar sein soll, aktivieren Sie den Papierkorb usw. Unten sehen SieZugriffseinstellungen.
Um Daten erfolgreich wiederherzustellen, ist es notwendig, die Situation zu verstehen, mit der wir es zu tun haben.
| Parameter | Beschreibung |
|---|---|
| NAS-Modell | Buffalo HD-H1.0TGL/R5. Die R5-Bezeichnung deutet fast immer auf den Betrieb im RAID-5-Modus hin. Daten und Prüfsummen werden auf alle vier Laufwerke verteilt, sodass das Array den Ausfall einer Festplatte überstehen kann. In unserem Fall hängt der Fehler höchstwahrscheinlich mit der Stromversorgung oder der Systemplatine zusammen. die Antriebe selbst bleiben funktionsfähig. |
| Dateisystem | NAS-Geräte laufen unter Linux. Buffalo-Geräte dieser Serie verwenden typischerweise das XFS-Dateisystem. Es ist schnell und zuverlässig, wird aber von Windows und macOS nicht nativ erkannt. Wenn Laufwerke direkt an einen PC angeschlossen sind, werden die Daten daher nicht angezeigt. |
| Unser Ziel | Entfernen Sie die Laufwerke, schließen Sie sie an einen Windows-Computer an und verwenden Sie sieHetman RAID-Wiederherstellungum das RAID 5-Array virtuell zusammenzustellen. Dadurch kann die Software das XFS-Dateisystem lesen und Zugriff auf die gespeicherten Dateien gewähren. |
Bevor Sie mit der Datenwiederherstellung beginnen, müssen Sie sich Ihrer Aktionen vollständig bewusst sein. Jeder Fehler beim Arbeiten mit Laufwerken aus einem RAID-Array kann zu irreversiblen Datenverlusten führen. Wenn die Informationen auf den Laufwerken von entscheidender Bedeutung sind und Sie sich bei Ihren Handlungen nicht sicher sind, sollten Sie sich an einen professionellen Datenrettungsdienst wenden.
SCHRITT 1.Während des Datenwiederherstellungsprozesses erforderliche Tools
Was ist erforderlich, um Daten von einem RAID auf Buffalo hd-H1.0TGLR5 wiederherzustellen:
Zuerst ein Computer, auf dem Windows läuft. Für diese Aufgabe eignet sich ein Desktop-PC mit freien Ports und Stromanschlüssen.
Dieses NAS-Modell verwendetIDE-Laufwerke. Wenn Ihr Motherboard nicht über die entsprechenden Anschlüsse verfügt, benötigen Sie einenIDE-zu-SATA-Adapter. Sie sollten alle Laufwerke gleichzeitig anschließen oder Images von jedem Laufwerk erstellen.
- Die direkte Verbindung zu den SATA-Anschlüssen des Motherboards ist die bevorzugte Option. Zu diesem Zweck ist auch eine externe Dockingstation akzeptabel.
- Spezialisierte Software zur Datenwiederherstellung von beschädigten RAID-Arrays. Für diese Anleitung verwenden wir das ProgrammHetman RAID-Wiederherstellung.
- Eine separate Festplatte (extern oder intern), auf der wiederhergestellte Daten oder Bilder gespeichert werden. Seine Kapazität muss für alle wiederhergestellten Dateien und Bilder ausreichen.
- Eine Markierung zum Beschriften der Laufwerke.
- Ein Schraubendreher zum Entfernen der Laufwerke aus dem Gehäuse.
SCHRITT 2.Beginn des Genesungsprozesses
Um den Wiederherstellungsprozess zu starten, entfernen Sie die Laufwerke aus dem Gerät und schließen Sie sie an die Hauptplatine eines Windows-Computers an.

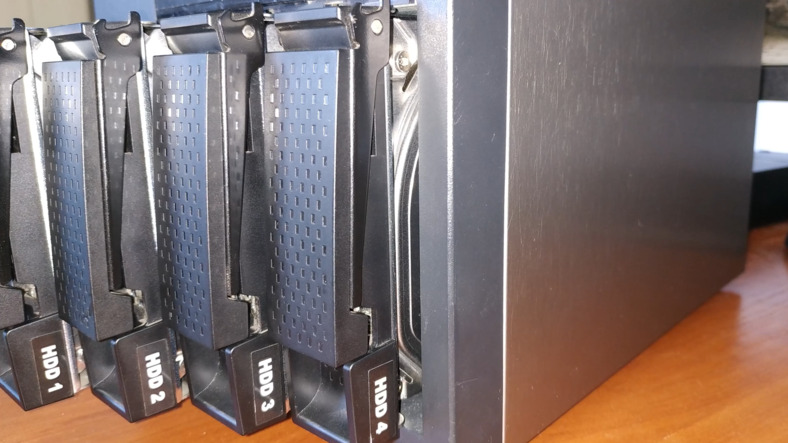

Beschriften Sie die Laufwerke unbedingt! Verwenden Sie eine Markierung und nummerieren Sie jedes Laufwerk entsprechend seiner Position im NAS: „1“, „2“, „3“, „4“. Die Laufwerksreihenfolge ist ein äußerst wichtiger Parameter für den Aufbau eines RAID 5. Verwechseln Sie sie nicht!
Außerdem fordert Windows beim Anschließen der Laufwerke möglicherweise zum „Initialisieren“ oder „Formatieren“ der Festplatten auf, da das XFS-Dateisystem nicht erkannt wird. Akzeptieren Sie diese Aufforderungen NICHT. Klicken"Stornieren"auf solche Nachrichten.
Starten Sie nach dem Anschließen der Laufwerke die Anwendung.
Hetman RAID-Wiederherstellungrekonstruiert das defekte RAID von den Laufwerken und ermöglicht Ihnen, verlorene Daten wiederherzustellen. Das Programm unterstützt alle gängigen RAID-Typen und die meisten Dateisysteme. Damit können Sie Daten nicht nur von Buffalo NAS-Geräten wiederherstellen, sondern auch von anderen HerstellernSynologie,QNAPund andere beliebte Speichergeräte.
Es hilft, ein beschädigtes RAID aus Laufwerken wiederherzustellen, wenn ein NAS-Gerät ausfällt, ein Controller ausfällt oder eine oder mehrere Array-Festplatten ausfallen. Mit diesem Tool können Sie wichtige Informationen wiederherstellen, die auf den Laufwerken verbleiben, ohne das ursprüngliche NAS-Gehäuse zu verwenden.
SCHRITT 3.So erstellen Sie ein Disk-Image
Da ich Daten von Disk-Images wiederherstellen werde, zeige ich, wie man ein Image des erforderlichen Laufwerks erstellt.
Wählen Sie dazu das gewünschte Laufwerk aus und klicken Sie oben auf –Datenträger speichern.
Geben Sie als Nächstes den Pfad an, in dem es gespeichert werden soll. In unserem Fall handelt es sich um ein vorbereitetes Speicherlaufwerk.
Um das Bild in das Programm zu laden, klicken Sie aufDatenträger mountenund geben Sie den Pfad zum Bild an.
Daher habe ich Images der Speicherlaufwerke erstellt und diese im Programm gemountet.
Unabhängig davon, ob es sich bei der Eingabe um ein gemountetes Image oder eine physische Festplatte handelt, rekonstruiert das Dienstprogramm automatisch das defekte RAID aus den Laufwerken und zeigt es im Hauptfenster des Programms an. Unten können Sie die Parameter des zusammengestellten Arrays anzeigen.
SCHRITT 4.Datenwiederherstellungsprozess
Um nach Dateien zu suchen, starten Sie eine Festplattenanalyse. Doppelklicken Sie auf die gewünschte Partition und wählen Sie den Suchtyp aus:Schneller ScanoderVollständige Analyse.
Empfohlene Lektüre:Buffalo NAS LS-WXL236 RAID-Datenwiederherstellung: Bewährte Techniken
Es wird empfohlen, mit a zu beginnenSchneller Scan. In diesem Modus scannt das Programm schnell die Laufwerke und zeigt alle gefundenen Dateien an. Dieser Scantyp findet Dateien in den meisten Datenverlustszenarien.
Wie gezeigt, fand das Programm problemlos alle auf den Array-Laufwerken verbleibenden Dateien. Außerdem wurden gelöschte Daten gefunden, die mit einem roten Kreuz gekennzeichnet sind.

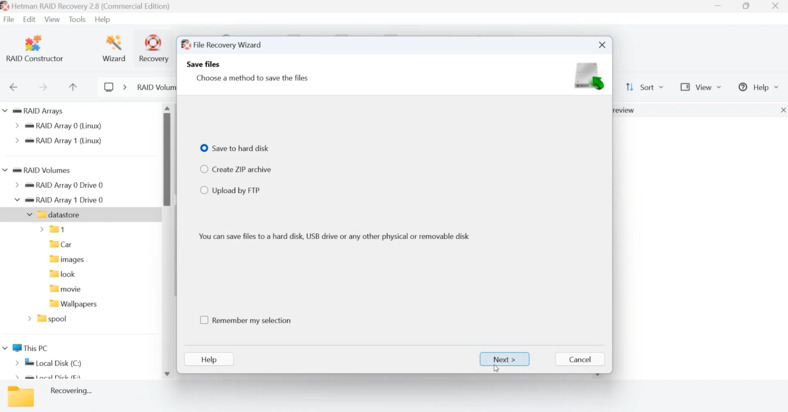

Nachdem Sie die erforderlichen Dateien identifiziert haben, wählen Sie alles aus, was Sie wiederherstellen möchten, und klicken Sie aufGenesenTaste.
Wählen Sie das Laufwerk und den Ordner aus, in dem die wiederhergestellten Daten gespeichert werden sollen.
Wenn das Programm die erforderliche Datei nicht gefunden hat, führen Sie a ausVollständige Analyse.
Kehren Sie dazu zum Hauptmenü des Programms zurück, klicken Sie mit der rechten Maustaste auf die Festplatte und wählen Sie „Analysieren Sie erneut–Vollständige Analyse.
Geben Sie das Dateisystem an und klicken SieNächste.
In besonders komplexen Fällen empfiehlt es sich, durch die Aktivierung eine inhaltsbasierte Suche durchzuführenTiefgründige Analyse.
Wählen Sie dann einfach die erforderlichen Dateien aus und stellen Sie sie wieder her.
Das Programm implementiert außerdem einen RAID-Konstruktor, mit dem Sie Ihr RAID manuell zusammenstellen können. Für diese Methode müssen Sie die RAID-Parameter kennen: RAID-Typ, Blockreihenfolge, Blockgröße usw.
Ein Vorteil von Hetman RAID Recovery besteht darin, dass das Programm versucht, die angegebenen Parameter in Echtzeit zu analysieren. Bei korrekter Eingabe werden möglicherweise unten im Konstruktorfenster Informationen zu Ihrem Array und seinem Dateisystem (XFS) angezeigt. Wenn Sie die Festplattenstruktur erkennen können, sind Sie auf dem richtigen Weg!
Bestätigen Sie die Erstellung. Klicken"Hinzufügen". Danach eine neue virtuelle Partition„RAID 5“wird in der Festplattenliste des Programms angezeigt. Dies ist das zusammengesetzte Array. Sie müssen es nur scannen und die Informationen wiederherstellen.
Abschluss
Die Datenwiederherstellung von einem RAID 5-Array auf einem NAS Buffalo HD-H1.0TGL/R5 ist eine Aufgabe, die Liebe zum Detail und den richtigen Ansatz erfordert. Obwohl solche Systeme auf hohe Zuverlässigkeit ausgelegt sind, können Stromausfälle, Ausfälle der Systemplatine oder falsche Benutzeraktionen dazu führen, dass der Zugriff auf Informationen vollständig verloren geht.
Die Hauptregel in solchen Situationen besteht darin, nicht mit den Laufwerken zu „experimentieren“ und keine Array-Neuerstellung auf dem NAS selbst zu initiieren, da dies die Daten dauerhaft beschädigen könnte. Der optimale Ansatz besteht darin, die Festplatten zu entfernen, sie an einen Computer anzuschließen und spezielle Lösungen wie z. B. zu verwendenHetman RAID-Wiederherstellung. Mit dieser Software können Sie das virtuell nachbildenRAID 5Struktur, lesen Sie dieXFSDateisystem und stellen Sie den Zugriff auf Dateien wieder her.
Selbst wenn das Buffalo-Gerät selbst ausfällt, bleiben die Daten auf den Laufwerken intakt und können wiederhergestellt werden. Richtig ausgewählte Software und korrekte Benutzeraktionen tragen dazu bei, Verluste zu minimieren und wichtige Dokumente, Archive und Multimedia wiederherzustellen.
Denken Sie daran: Je früher Sie mit dem Wiederherstellungsprozess beginnen und je sorgfältiger Sie mit den Medien umgehen, desto höher ist die Wahrscheinlichkeit eines erfolgreichen Ergebnisses.
