Mit dem Shape Builder-Tool von Adobe Illustrator können selbst Anfänger einfache Formen kombinieren, um komplexe Formen zu erstellen. In diesem einfachen Illustrator-Tutorial zeigen wir Ihnen, wie Sie Grundformen zusammenführen und entfernen, um eine neue Form zu erstellen.
Das Shape Builder-Tool wurde Illustrator in Version CS5 hinzugefügt und ist seitdem in allen Versionen enthalten. Wir haben Adobe Illustrator CC verwendet, aber solange Sie Illustrator CS5 oder höher verwenden, sollten diese Anweisungen funktionieren.
Inhaltsverzeichnis
So führen Sie Formen mit dem Shape Builder Tool zusammen
Wir beginnen mit dem Zusammenführen von Vektorformen. Alle Formwerkzeuge in Illustrator erstellen Vektorformen. Das bedeutet, dass sie auf jede beliebige Größe skaliert werden können.

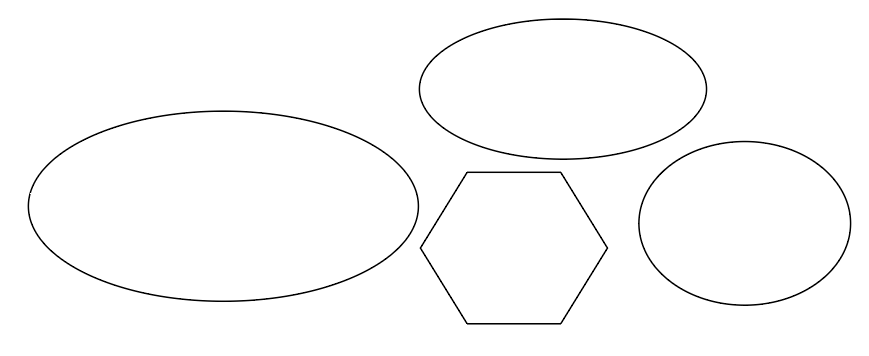

- Fügen Sie der Zeichenfläche einige Formen hinzu. Sie können jedes Formwerkzeug wie das Rechteckwerkzeug, das Ellipsenwerkzeug, das Polygonwerkzeug oder das Stiftwerkzeug verwenden.

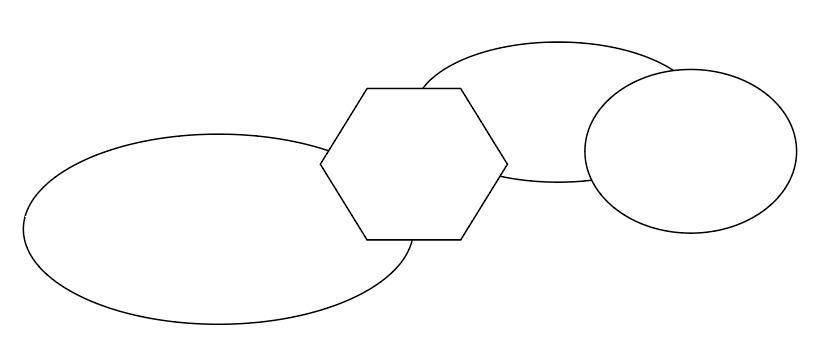

- Wir werden das verwendenZusammenführungsmodusdesFormenbauer Werkzeugauf überlappenden Formen und verschieben Sie die Formen, sodass sie sich schneiden.

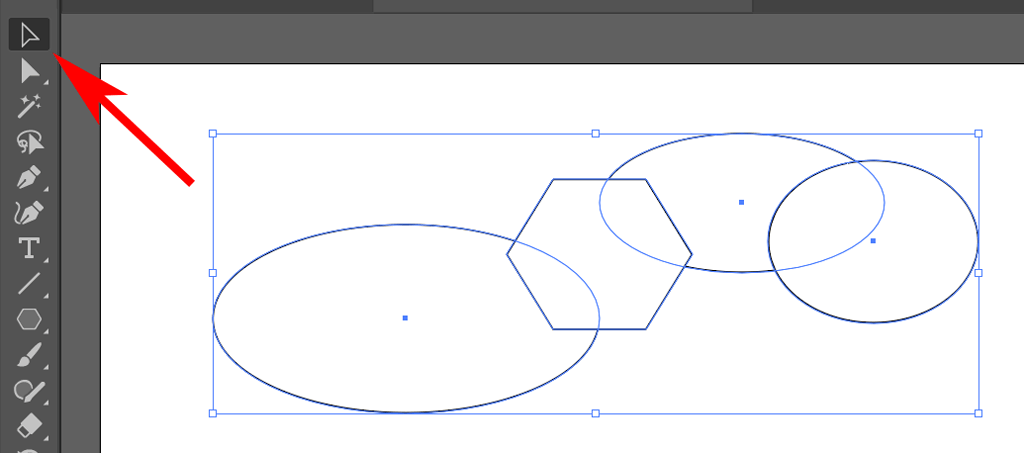

- Benutzen Sie dieAuswahl Werkzeugum zwei oder mehr überlappende Formen auszuwählen. Halten Sie gedrücktSchichtum mehrere Formen auszuwählen.
- WählenFormenbauerüber das Werkzeugfenster oder verwenden Sie die TastenkombinationSchicht+M.

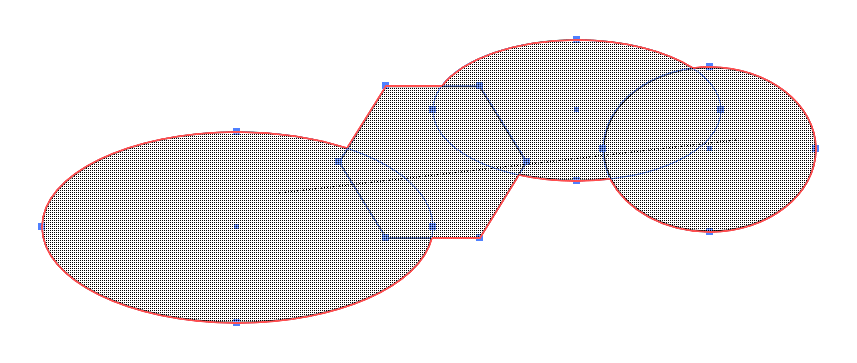

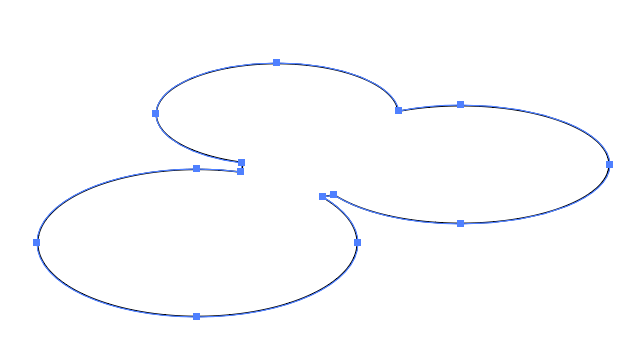

- Ziehen Sie das Shape Builder-Werkzeug über die ausgewählten Formen. Jeder Teil der neuen Form wird hervorgehoben, wenn Sie darüber ziehen. Wenn Sie die Maustaste loslassen, werden die Formen zusammengeführt. Neben dem Cursor wird ein kleines Pluszeichen angezeigt, das Sie daran erinnert, dass Sie eine Form zu einer anderen hinzufügen.
TIPP:Um zu vermeiden, dass einige überlappende Bereiche mehrerer Formen versehentlich übersehen werden, drücken SieSchichtwährend Sie den Shape Builder-Rahmen um alle Formen ziehen, die Sie zusammenführen möchten.
So löschen Sie Formen mit dem Shape Builder Tool
Manchmal ist es bei einem Grafikdesignprojekt erforderlich, eine Form von einer anderen zu subtrahieren. Shape Builder verfügt über einen Löschmodus, der es einfach macht.

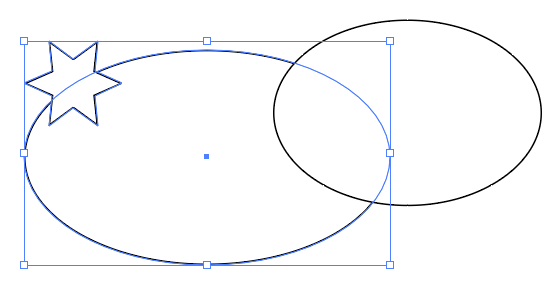

- Beginnen Sie mit der Verwendung vonAuswahlWerkzeug zum Auswählen zweier überlappender Formen. Wir werden eine Form von der anderen subtrahieren.
- Wählen Sie die ausFormerstellungstoolund gedrückt haltenAlleoderOption(Mac), während Sie von einer Form in den Teil dieser Form ziehen, der die andere Form überlappt. Wie Sie sehen können, versetzt das Drücken der Alt- oder Wahltaste das Shape Builder-Werkzeug in den Löschmodus, sodass eine Form von der anderen subtrahiert wird. Sie erkennen, dass Sie den Löschmodus aktiviert haben, da neben dem Cursor ein kleines Minuszeichen angezeigt wird.

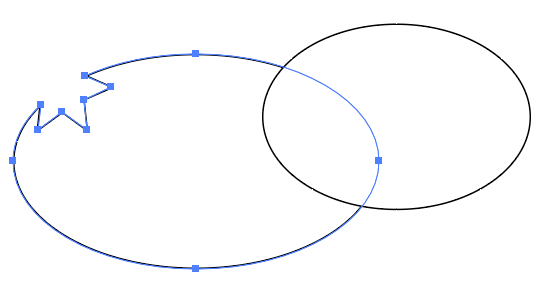

TIPP:Beachten Sie, dass Ihrer neuen Form dort zusätzliche Ankerpunkte hinzugefügt werden, wo sich die beiden Formen zuvor überschnitten haben. Wenn Sie möchten, können Sie diese Ankerpunkte verwenden, um den Pfad neu zu gestalten.
Wenn Sie jemals das Pathfinder-Tool von Illustrator zum Erstellen komplexer Formen verwendet haben, werden Sie begeistert sein, wie viel schneller und einfacher es ist, stattdessen das Shape Builder-Tool zu verwenden.
So legen Sie Optionen für das Shape Builder-Tool fest
Nachdem Sie nun eine gute Vorstellung davon haben, wie das Shape Builder-Tool in Adobe Illustrator funktioniert, nehmen Sie sich eine Minute Zeit, um mehr über die Optionen zu erfahren, die Sie anpassen können.
Empfohlene Lektüre:So schneiden Sie eine Form in Illustrator aus

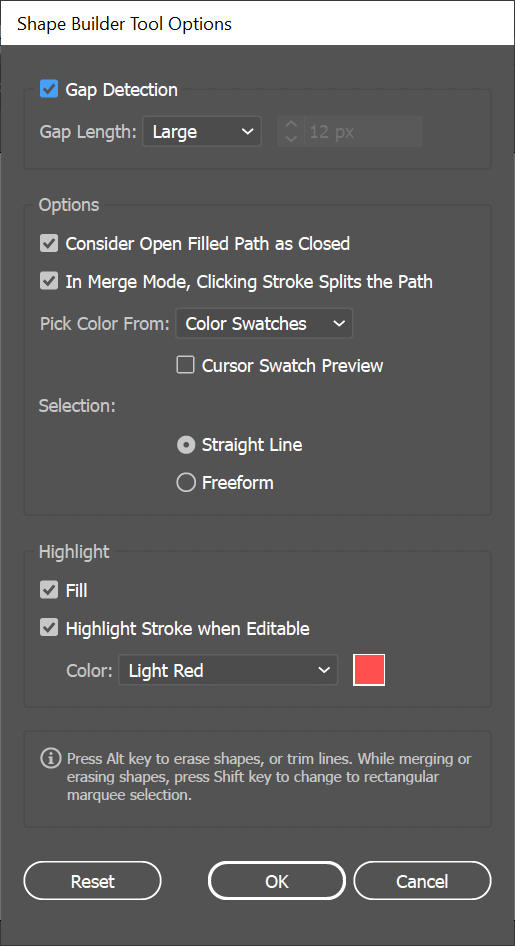

Greifen Sie auf die Optionen des Shape Builder-Tools zu, indem Sie in der Symbolleiste auf Shape Builder doppelklicken.
Lückenerkennung

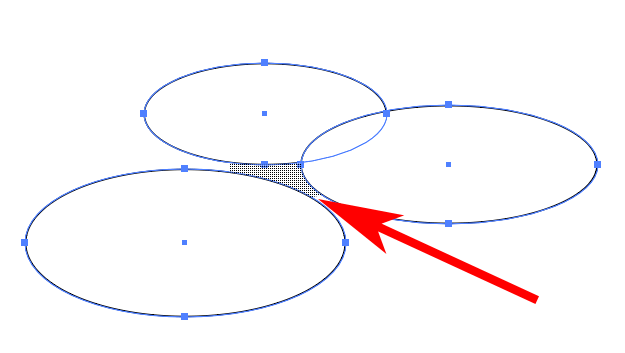

Stellen Sie sich vor, Sie hätten drei überlappende Ellipsen mit einer Lücke in der Mitte.
Wenn Sie die Lückenerkennung in den Shape Builder-Optionen aktivieren, können Sie Shape Builder anweisen, diesen Lückenbereich beim Zusammenführen von Formen einzubeziehen.
Es kann einige Versuche erfordern, die Lückenlänge richtig einzustellen, damit der Shape Builder so viel Lücke einbezieht, wie Sie möchten.

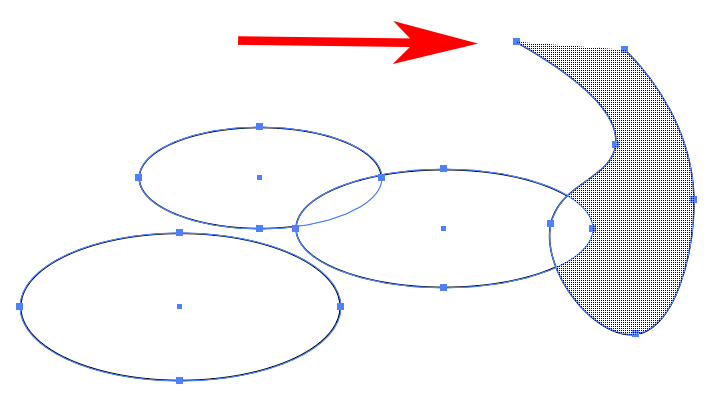

Betrachten Sie offene, gefüllte Pfade als geschlossen

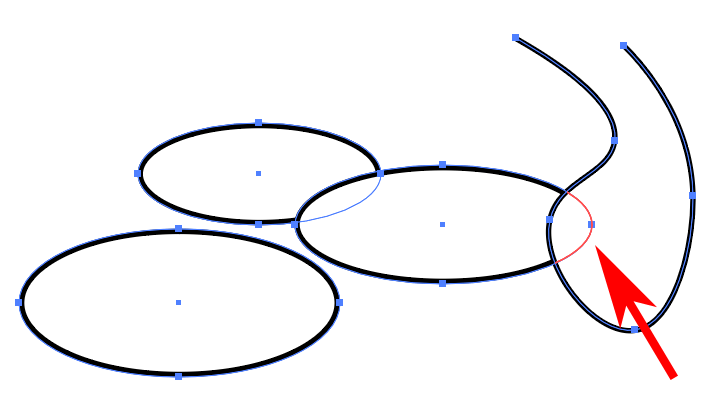

Wenn Sie das Stiftwerkzeug zum Erstellen eines offenen Pfads verwendet haben und das überprüfenBetrachten Sie offene, gefüllte Pfade als geschlossenWenn Sie in den Shape Builder-Optionen das Feld „Shape Builder“ aktivieren, erstellt Shape Builder dort, wo der Pfad offen ist, eine unsichtbare Kante, sodass eine Region erstellt werden kann.
Im Zusammenführungsmodus wird der Pfad durch Klicken auf den Strich geteilt
Wenn dieIm Zusammenführungsmodus wird der Pfad durch Klicken auf den Strich geteiltWenn das Kontrollkästchen aktiviert ist, können Sie einen Teil eines Pfads auswählen.
Wählen Sie Farbe aus
Hier wählen Sie aus, wie die neu erstellte Form gefärbt werden soll.
- WählenKunstwerkwenn Sie möchten, dass der Stil der neuen Form mit dem des ersten Objekts übereinstimmt, das Sie mit dem Shape Builder-Werkzeug berühren.
- WählenFarbfelderwenn Sie die neue Form mit dem Farbfeld des zuletzt ausgewählten Objekts füllen möchten.
Aktivieren Sie das Kontrollkästchen fürCursor-Farbfeldvorschauruft einen schwebenden Farbwähler auf. Verwenden Sie die Pfeiltasten nach links und rechts, um durch die Optionen zu blättern.

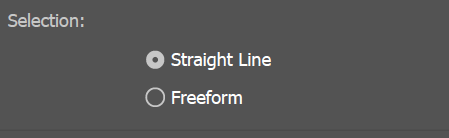

Auswahl
Die von Ihnen gewählte Auswahloption bestimmt, wie sich die Shape Builder-Auswahl verhält, wenn Sie sie über Objekte ziehen. Wenn Sie möchtenFreiformkönnen Sie Optionen und Regionen verschieben, die Sie nicht einbeziehen möchten.

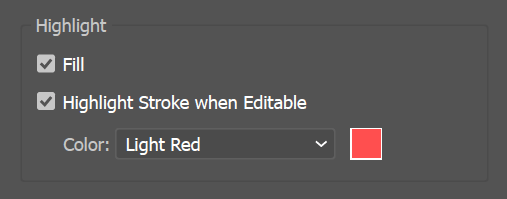

Hervorheben
Mit der Option „Hervorheben“ können Sie sehen, was Sie mit dem Shape Builder-Tool ausgewählt haben. DerFüllenMit dieser Option füllt Shape Builder die Bereiche, über die Sie gezogen haben, mit einem Netzmuster. Sie können das Netzmuster in den Screenshots oben sehen.
WennMarkieren Sie den Strich, wenn er bearbeitbar istaktiviert ist, werden bearbeitbare Teile eines Pfades in der ausgewählten Farbe gestrichelt. Das müssen Sie auch habenIm Zusammenführungsmodus wird der Pfad durch Klicken auf „Strich“ geteiltoben ausgewählt. Andernfalls können die Pfadsegmente nicht bearbeitet werden und werden daher nicht hervorgehoben.
Bleiben Sie dran
Sobald Sie mit dem Shape Builder-Tool von Adobe Illustrator vertraut sind, möchten Sie sich vielleicht an der 3D-Modellierung versuchen. Es funktioniert auf die gleiche Weise – durch das Hinzufügen und Entfernen von Formen. Der einzige Unterschied besteht darin, dass Sie in Illustrator mit zweidimensionalen Formen arbeiten und 3D-Modellierung per Definition das Arbeiten mit dreidimensionalen Objekten bedeutet.
