Med Adobe Illustrators Shape Builder-verktøy kan selv nybegynnere kombinere enkle former for å lage komplekse former. I denne enkle Illustrator-opplæringen viser vi deg hvordan du slår sammen og trekker fra grunnleggende former for å lage en ny form.
Shape Builder-verktøyet ble lagt til Illustrator i versjon CS5, og alle versjoner siden da har inkludert det. Vi brukte Adobe Illustrator CC, men så lenge du bruker Illustrator CS5 eller nyere, bør disse instruksjonene fungere.
Innholdsfortegnelse
Slik slår du sammen former med Shape Builder-verktøyet
Vi starter med å slå sammen vektorformer. Alle formverktøyene i Illustrator lager vektorformer. Det betyr at de kan skaleres til alle størrelser.

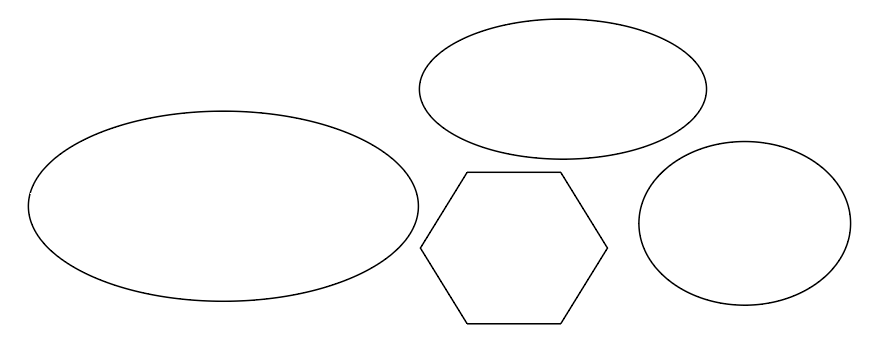

- Legg til noen få former på tegnebrettet. Du kan bruke et hvilket som helst formverktøy som rektangelverktøyet, ellipseverktøyet, polygonverktøyet eller pennverktøyet.

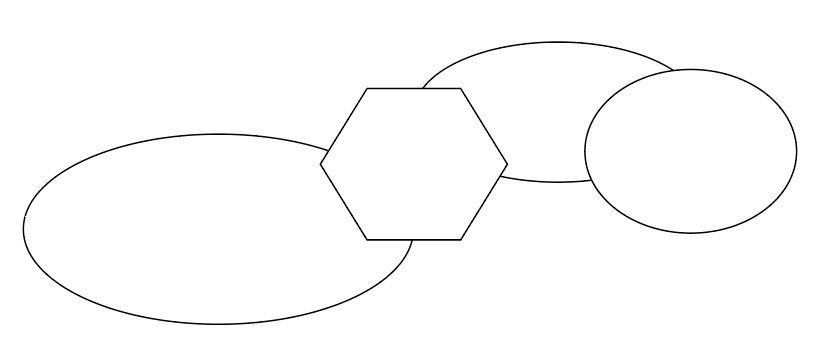

- Vi vil brukeSammenslåingsmodusavFormbygger Verktøypå overlappende former og flytt figurene, slik at de krysser hverandre.

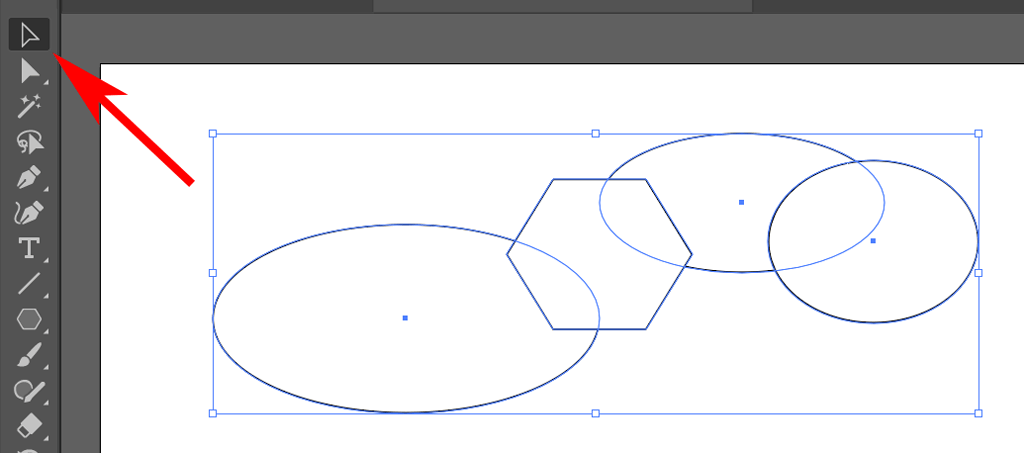

- BrukUtvalg Verktøyfor å velge to eller flere overlappende former. Hold nedeSkiftefor å velge flere former.
- VelgeFormbyggerfra verktøypanelet eller bruk hurtigtastenSkifte+M.
- Dra Shape Builder-verktøyet over de valgte figurene. Hver del av den nye formen vil bli uthevet når du drar over dem. Når du slipper musen, vil figurene smelte sammen. Du vil se et lite plusstegn ved siden av markøren for å minne deg på at du legger til en form til en annen.
TUPP:For å unngå utilsiktet manglende overlappende områder med flere former, trykkSkiftemens du drar Shape Builder-markeringen rundt alle figurene du vil slå sammen.
Slik sletter du figurer med Shape Builder-verktøyet
Noen ganger vil et grafisk designprosjekt kreve at du trekker en form fra en annen. Shape Builder har en slettemodus som gjør det enkelt.

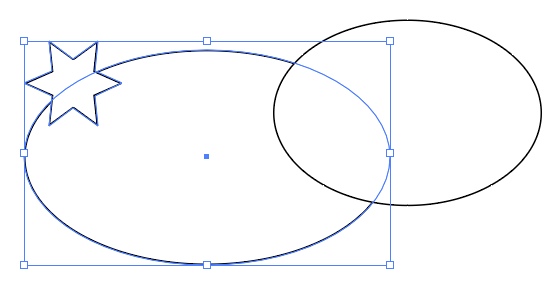

- Begynn med å brukeUtvalgVerktøy for å velge to overlappende former. Vi trekker en form fra den andre.
- VelgFormbyggerverktøyog hold nedeAltellerAlternativ(Mac) mens du drar fra en form til den delen av den figuren som overlapper den andre formen. Som du kan se, vil et trykk på Alt eller Tilvalg sette Shape Builder-verktøyet i slettemodus slik at den ene formen trekkes fra den andre. Du vil vite at du har aktivert slettemodus fordi du vil se et lite minustegn ved siden av markøren.

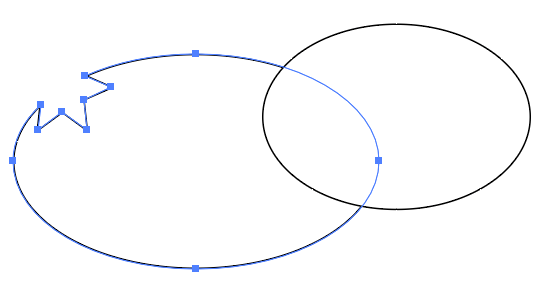

TUPP:Legg merke til at flere ankerpunkter legges til den nye formen der de to formene pleide å krysse hverandre. Hvis du vil, kan du bruke disse ankerpunktene til å omforme banen.
Hvis du noen gang har brukt Illustrators Pathfinder-verktøy for å lage komplekse former, vil du elske hvor mye raskere og enklere det er å bruke Shape Builder-verktøyet i stedet.
Slik angir du verktøyalternativer for formbygger
Nå som du har en god ide om hvordan Shape Builder-verktøyet fungerer i Adobe Illustrator, kan du bruke et minutt på å lære om alternativene du kan tilpasse.
Anbefalt lesing:Hvordan kutte ut en form i Illustrator

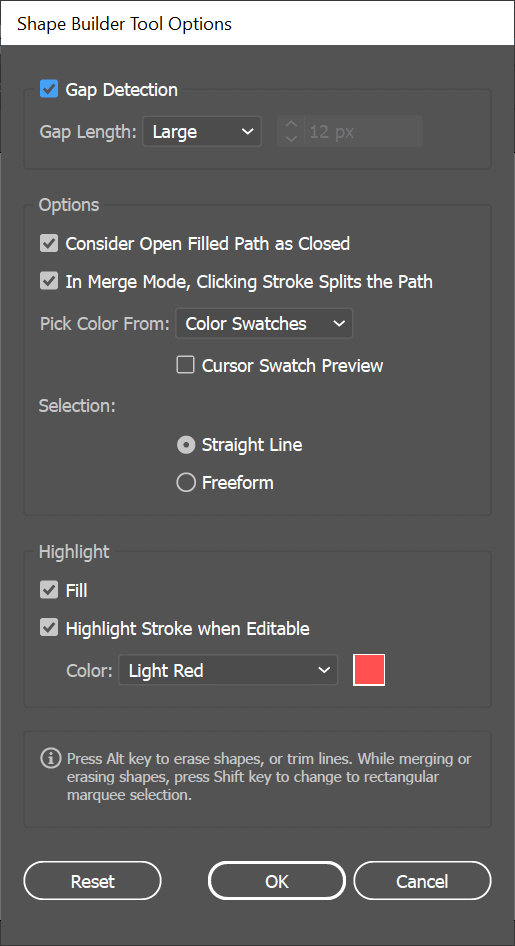

Få tilgang til alternativene for Shape Builder Tool ved å dobbeltklikke på Shape Builder på verktøylinjen.
Gap Deteksjon

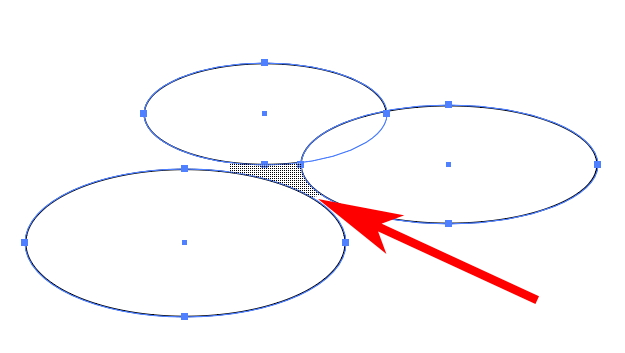

Tenk deg at du har tre overlappende ellipser med et gap i midten.

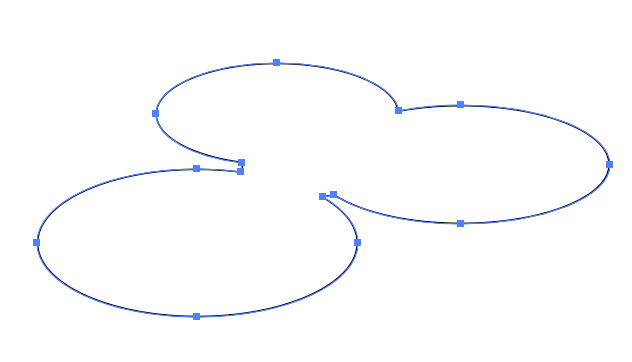

Ved å slå på gapdeteksjon i formbyggeralternativer kan du fortelle Shape Builder å inkludere det gapområdet når du slår sammen former.
Det kan ta prøving og feiling for å stille inn gaplengden riktig, så Shape Builder inkluderer så mye av gapet du vil.
Betrakt åpne fylte stier som lukket

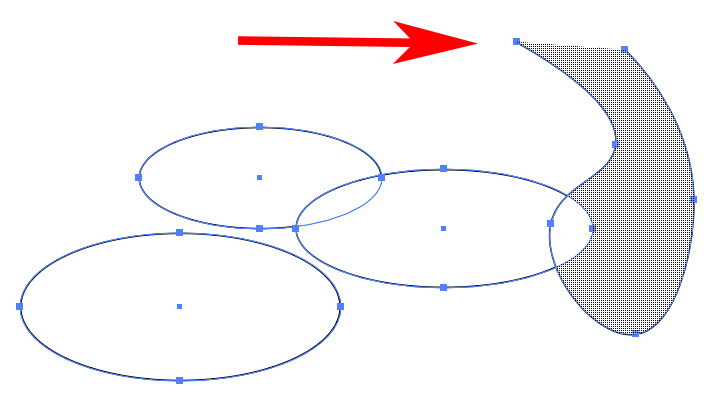

Hvis du har brukt pennverktøyet til å lage en åpen bane, og du sjekkerBetrakt åpne fylte stier som lukketboksen i Shape Builder-alternativene, vil Shape Builder skape en usynlig kant der banen er åpen slik at den kan lage en region.
I flettemodus deler du banen ved å klikke på streken

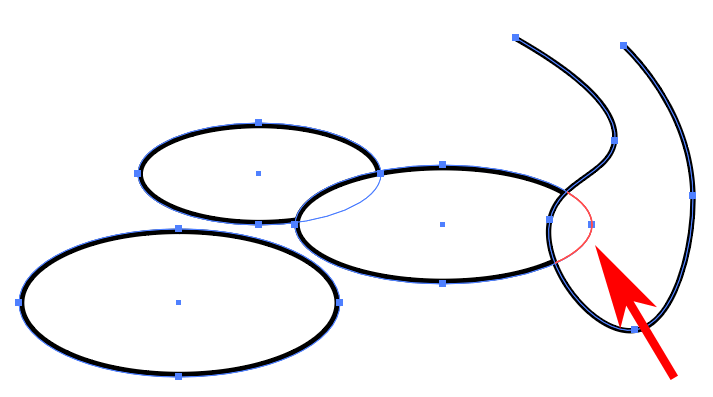

HvisI flettemodus deler du banen ved å klikke på strekener merket av, kan du velge en del av en bane.
Velg farge fra
Det er her du velger hvordan den nyopprettede formen skal farges.
- VelgeKunstverkhvis du vil at stilen til den nye formen skal være den samme som det første objektet du berører med Shape Builder-verktøyet.
- VelgeFargeprøverhvis du vil fylle den nye formen med fargeprøven fra det siste objektet som ble valgt.

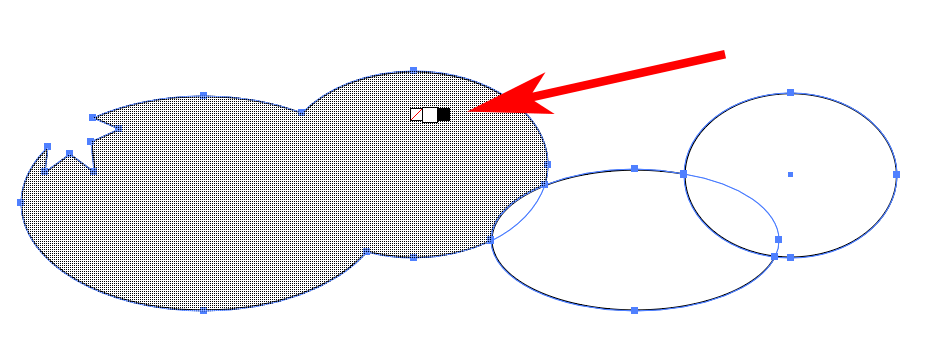

Merker av boksen forForhåndsvisning av markørprøvevil få opp en flytende fargevelger. Bruk venstre- og høyrepilene for å bla gjennom alternativene.
Utvalg
Valgalternativet du velger bestemmer hvordan Shape Builder-utvalget vil oppføre seg når du drar det over objekter. Hvis du velgerFriform, vil du kunne flytte rundt på alternativer og regioner du ikke vil inkludere.

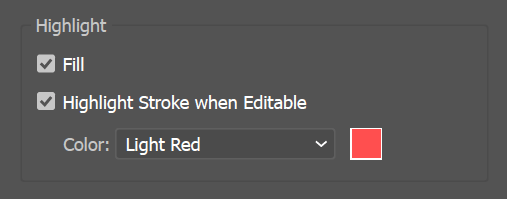

Marker
Uthevingsalternativet hjelper deg med å se hva du har valgt med Shape Builder-verktøyet. DeFyllealternativet vil føre til at Shape Builder fyller områdene du har dratt over med et maskemønster. Du kan se maskemønsteret i skjermbildene ovenfor.
HvisUthev Stroke når redigerbarer merket av, vil deler av en bane som kan redigeres bli strøket i den valgte fargen. Du må også haI flettemodus deler et klikk på Strek banenvalgt ovenfor. Ellers vil banesegmentene ikke være redigerbare, og vil derfor ikke bli uthevet.
Hold på det
Når du har blitt kjent med Adobe Illustrators Shape Builder-verktøy, vil du kanskje prøve deg på 3D-modellering. Det fungerer omtrent på samme måte - ved å legge til og trekke fra former. Den eneste forskjellen er at i Illustrator jobber du med todimensjonale former, og per definisjon betyr 3D-modellering å jobbe med tredimensjonale objekter.
