Alle mobiltelefoner er unikke elektroniske enheder, men de fleste "indvolde" på indersiden deler fælles funktioner og formål. Denne artikel vil gennemgå alle de generelle og specifikke hardwarekomponenter, du ville forvente at se, når du adskiller en telefon, og vil introducere dig til den interne "anatomi" af enheden.
Hvad er der inde i din smartphone?
En lille computer i din lomme
Din mobiltelefon er et vidunder af moderne teknik, der pakker et væld af teknologi ind i en lille pakke. Tænk på det som en mini-computer, du kan have med overalt.
Nøglekomponenter
Hver smartphone har disse væsentlige dele:
- Central Processing Unit (CPU):Dette er hjernen i din telefon, der håndterer alle beregninger og opgaver. Det er ligesom din telefons egen lille tænkehætte.
- Hukommelse:Dette gemmer dine apps, billeder, musik og andre data. Der er to hovedtyper: RAM (til korttidslagring) og intern lagring (til langtidslagring).
- Batteri:Dette driver din telefon, så du kan foretage opkald, surfe på nettet og spille spil.
- Skærm:Dette viser al den information, du har brug for, lige fra dine yndlingsapps til dine seneste selfies. Touchskærme lader dig endda styre din telefon med fingeren.
- Kamera:Dette giver dig mulighed for at tage billeder og videoer, så du kan dele dine oplevelser med venner og familie. Nogle telefoner har endda flere kameraer til forskellige billeder.
- Sensorer:Disse små komponenter sporer ting som din telefons bevægelse, orientering og nærhed til dit ansigt. De hjælper din telefon med at gøre alle mulige fede ting, såsom automatisk at justere skærmens lysstyrke.
Andre vigtige dele
Din telefon har også en masse andre vigtige ting, såsom:
- Modem:Dette forbinder din telefon til mobilnetværk, så du kan foretage opkald og bruge data.
- Højttalere og mikrofoner:Disse lader dig høre og blive hørt under opkald og ved afspilning af medier.
- Knapper og porte:Disse bruges til ting som at tænde og slukke din telefon, justere lydstyrken og tilslutte hovedtelefoner eller en oplader.
Komponenter, du finder i enhver mobiltelefon
| Komponent | Fungere |
|---|---|
| Processor | Telefonens hjerne, ansvarlig for at køre alle apps og processer. |
| VÆDDER | Midlertidig lagring af data, som telefonen bruger i øjeblikket. |
| Opbevaring | Permanent lagring til apps, fotos, videoer og andre filer. |
| Vise | Den skærm, du bruger til at interagere med telefonen. |
| Batteri | Strømkilden, der holder telefonen kørende. |
| Operativsystem | Softwaren, der styrer telefonens grundlæggende funktioner. |
| Kamera | Bruges til at tage billeder og videoer. |
| Mikrofon | Bruges til at foretage og modtage telefonopkald. |
| Højttaler | Bruges til at lytte til musik og anden lyd. |
| Cellulær antenne | Bruges til at oprette forbindelse til mobilnetværket. |
| Wi-Fi antenne | Bruges til at oprette forbindelse til Wi-Fi-netværk. |
| Bluetooth antenne | Bruges til at oprette forbindelse til Bluetooth-enheder. |
| GPS antenne | Bruges til lokaliseringstjenester. |
| Knapper | Bruges til at interagere med telefonen, såsom tænd/sluk-knappen og lydstyrkeknapperne. |
| Havne | Bruges til opladning af telefonen og tilslutning til andre enheder, såsom hovedtelefonstikket og USB-porten. |
Disse er blot de væsentlige komponenter, som enhver mobiltelefon har. Nogle telefoner kan have yderligere komponenter, såsom en fingeraftrykssensor, en irisscanner eller et barometer.
Få flere oplysninger:Sådan frigør du plads på din mobiltelefon: Hurtige tips
Nøgle takeaways:
- Processor kompleksitet:Dyk ned i det indviklede System on a Chip (SoC), der driver moderne smartphones.
- Displayteknologi:Oplev de avancerede AMOLED- og LCD-skærme, der giver levende billeder.
- RF-innovationer:Udforsk multi-band RF-sektionerne, der muliggør global kommunikation.
- Strømeffektivitet:Lær om strømstyringssystemer, der holder vores telefoner kørende effektivt.
- Alsidige perifere enheder:Afdække de mange forskellige perifere enheder, fra kameraer til sensorer, og forbedre vores brugeroplevelse.

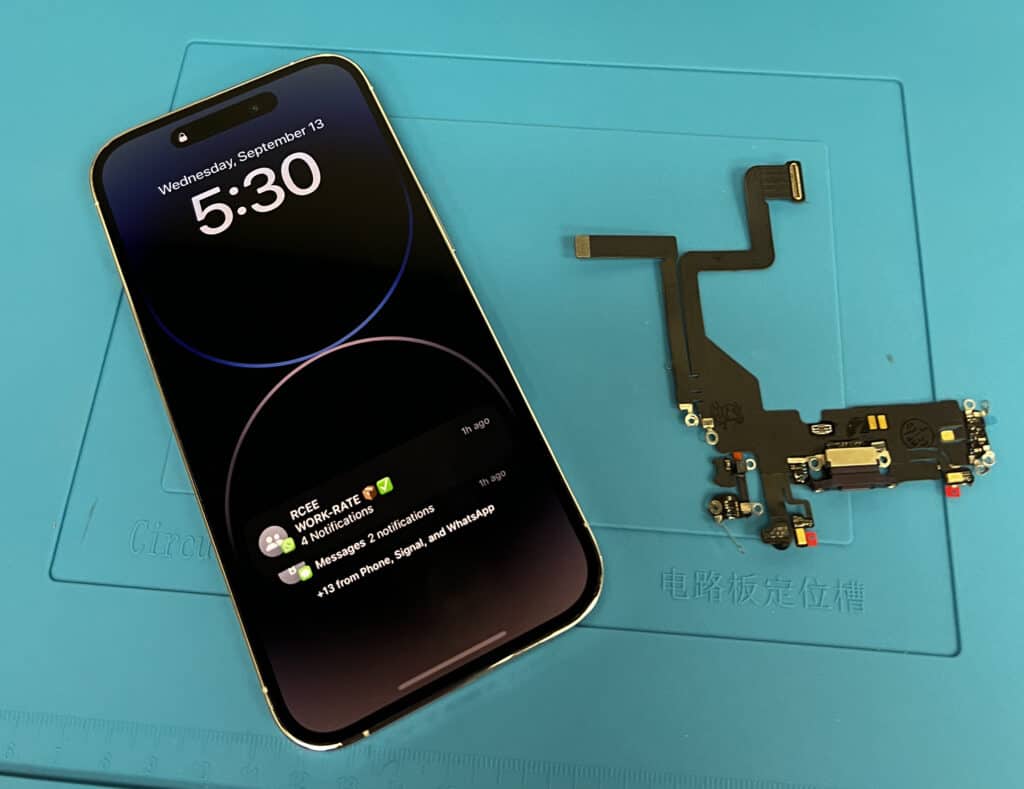

iPhone Logic Board Swap
Smartphonens hjerte: Processoren

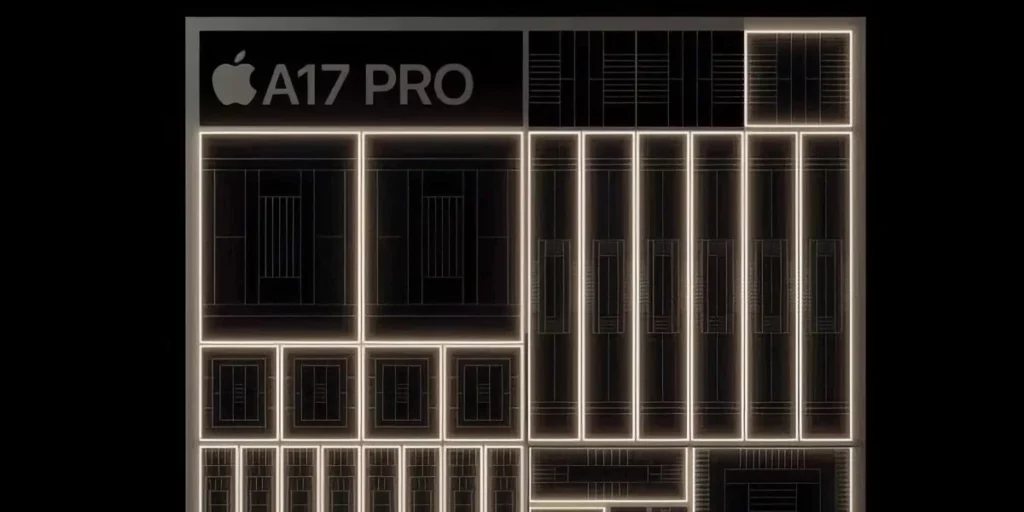

A17 Pro-chip
Kernen i din smartphones hardware ligger systemprocessoren. Dette er overvejende et System on a Chip (SoC), som ikke kun er en CPU. Den integrerer GPU, LTE-modem og forskellige andre processorer, hvilket gør den til den mest komplekse komponent i din telefon. For eksempel eksemplificerer Qualcomms Snapdragon 855, der bruges i telefoner som Samsung Galaxy S10, denne kompleksitet med dens flere CPU-kerner og avancerede grafikbehandlingsenhed.
Vinduet til den digitale verden: Displayet

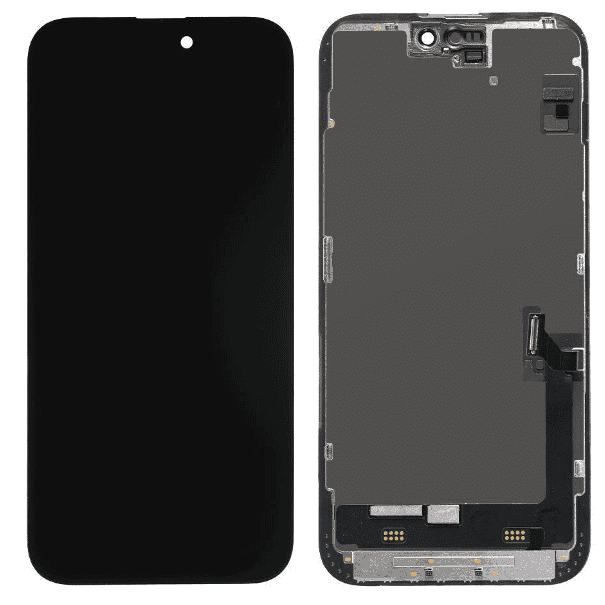

iPhone 15 Plus LCD udskiftning
En smartphones skærm, ofte et AMOLED- eller LCD-panel, er dens mest bemærkelsesværdige funktion. Disse skærme tilbyder høje kontrastforhold, hurtige opdateringshastigheder og brede betragtningsvinkler i en tynd pakke. Display-undersystemet inkluderer touchscreen-grænsefladen, hvilket i betydelig grad aflaster skærmopgaverne på lavt niveau fra processoren.
Global forbindelse: RF-sektionen
Smartphones skal understøtte en bred vifte af mobilstandarder, fra de nyeste til ældre som GSM/EDGE. Denne evne skyldes i høj grad et multi-standard modem integreret i SoC. RF-sektionen omfatter også sofistikerede komponenter til båndtuning og signaltransmission og -modtagelse, hvilket sikrer global forbindelse.
Vedligeholdelse af strømmen: Strømstyringssystemet
Det er afgørende at drive en smartphone effektivt. Dette involverer flere spændingsregulatorer til at håndtere de forskellige krav fra forskellige undersystemer. Smartphones bruger typisk li-ion-batterier, som kræver specielle opladningsmetoder og beskyttelse mod overopladning eller kortslutning.
De udvidede sanser: Periferiudstyr

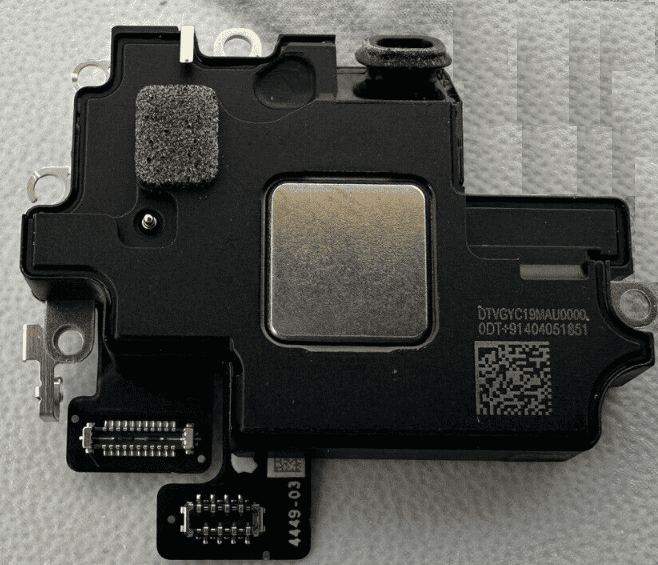

iPhone 15 ørehøjttaler del
Smartphones er udstyret med forskellige perifere enheder såsom kameraer, mikrofoner, højttalere og sensorer som accelerometre. De fleste af disse er forbundet til bundkortet gennem fleksible PCB'er, hvilket bidrager til telefonens række af funktionaliteter.
Kompleks teknik: At sætte det hele sammen
Samling af en smartphone involverer integration af et tætpakket bundkort, specialdesignede batterier og en stiv metalramme for strukturel integritet. Denne komplekse proces sikrer, at telefonen er holdbar og effektiv i sin ydeevne.
Sikring af ekspertise: Test og certificeringer
Før udgivelsen gennemgår smartphones strenge tests for sikkerhed, ydeevne og pålidelighed. Dette inkluderer batterisikkerhedstest, SAR-evalueringer (Specific Absorption Rate) og ydelsestest af individuelle komponenter som f.eks. skærmen og kameraet.

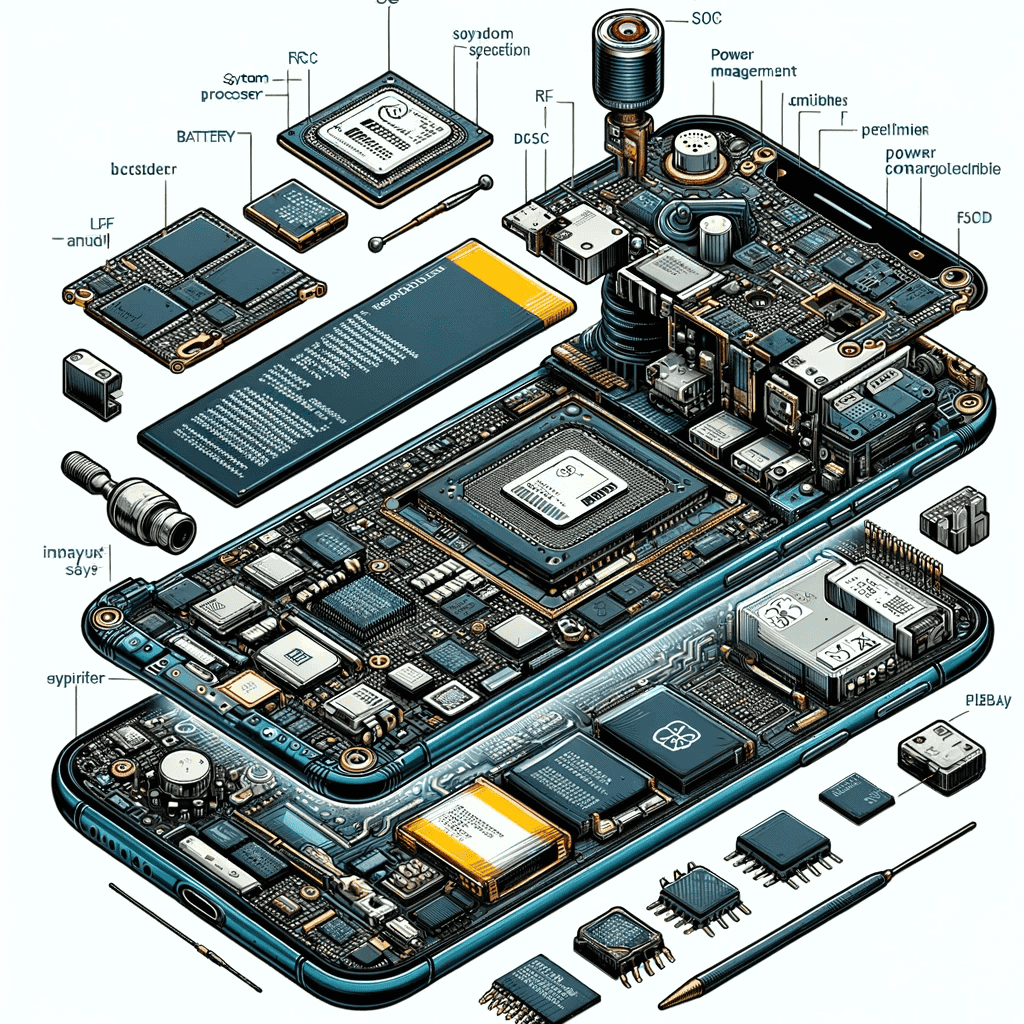

AI-gengivelse af en mobiltelefons hardware
Her er en AI-gengivelse fra Dall-E 3 af den interne hardware på en mobiltelefon. Det er ikke nøjagtigt, men interessant at se, hvordan maskinlæring fortolker enhedens komponenter og interne layout.
Indsigt og oplevelser fra den virkelige verden
- "Snapdragon 855 SoC transformerede min Galaxy S10-oplevelse, især inden for spil og multitasking." – Brugergennemgang, forudsigelige designs
- "Jeg kendte aldrig forviklingerne af RF-sektionen i min telefon, før jeg var nødt til at skifte operatør under min rejse. Den problemfri forbindelse på tværs af lande overraskede mig." – Teknikentusiast, Forumdiskussion
- "Efter at have lært om strømstyringssystemet i smartphones, sætter jeg pris på den teknik, der går ud på at forlænge batteriets levetid." – Smartphonebruger, onlinekommentar
Forstå de grundlæggende komponenter
iPhone 14 Pro batteri
En grundlæggende digital mobiltelefon inkluderer et printkort (systemets hjerne), en antenne, en LCD, et tastatur, en mikrofon, en højttaler og et batteri. Disse komponenter arbejder unisont for at udføre komplekse opgaver og giver forskellige funktionaliteter som stemmekommunikation og digital databehandling.
Udforskning af kredsløbet
Hjertet i en mobiltelefon er dens printkort, som inkluderer:
- Analog-til-digital og digital-til-analog konverteringschips
- En digital signalprocessor (DSP) til signalmanipulation
- En mikroprocessor til styring af tastatur, skærm og signalering
- Hukommelseschips til lagring af operativsystemet og telefonbogen
- RF- og strømsektionen til styring af strøm- og FM-kanaler
Udviklingen af skærme i mobiltelefoner
Mobiltelefonens display har udviklet sig markant og tilbyder funktioner som indbyggede mapper, lommeregnere, spil og webbrowsere.
- Øget funktionalitet:Moderne mobiltelefonskærme tilbyder en række funktioner, såsom webbrowsere og kameraer.
- Voksende størrelse:Efterhånden som funktionerne er blevet udvidet, er størrelsen på skærmene også blevet udvidet, der rummer flere apps og funktionaliteter.
Den sømløse forbindelse: SIM-kort
- SIM-integration:Nogle mobiltelefoner gemmer kritisk information som SID- og MIN-koder i intern flashhukommelse, mens andre bruger eksterne SIM-kort.
- Højttaler- og mikrofonteknologi:På trods af deres lille størrelse leverer mobiltelefonhøjttalere og mikrofoner en bemærkelsesværdig lydkvalitet.
